Mac Studio M4 Max vs. Mac Mini
für den CAD-/BIM-Einsatz

CAD-Projektgrössen (Architektur)

Als grobe Orientierungshilfe für die Leistungsanforderungen sehen wir folgende Projektkategorien:

1. Einsteiger Profil: Für kleine CAD-Projekte, einfache Modelle, Zeichnungen mit geringem Detaillierungsgrad, kaum Visualisierungen, Geräte sind Budget-orientiert.
2. Mittleres Profil: Für mittelgrosse CAD/BIM-Projekte, komplexe Modelle, Zeichnungen mit mittlerem Detaillierungsgrad, gelegentliche Visualisierungen, Geräte bieten ein gutes Preis-Leistungs-Verhältnis.
3. High End Profil: Für grosse CAD/BIM-Projekte, komplexe Modelle, detaillierte Zeichnungen, anspruchsvolle Visualisierungen, Geräte sind leistungsorientiert.

Apple M4 Prozessoren

Der neue Apple M4 ist die 4. Generation der Arm-basierenden Prozessoren Architektur. Hier sind die wichtigsten Computerbestandteile auf einem Prozessor vereint, was den Prozessor selbst, die Grafik und den Arbeitsspeicher inkludiert. Dies bringt den Vorteil mit sich, dass diese Komponenten sehr schnell miteinander kommunizieren können und dabei wenig Energie verbrauchen. Mehr Informationen dazu sind bei Wikipedia und bei Apple zu finden.

1. Arbeitsspeicher (RAM)

Limitierend im CAD ist mehrheitlich der Arbeitsspeicher. Falls der physische Speicher (effektiv verbautes RAM) nicht ausreicht, werden Speicherinhalte auf die Harddisk ausgelagert (Swap). Dieser virtuelle Speicher ist um Faktor 50-200 mal langsamer. Was vorher in Echtzeit bearbeitet werden konnte, wird träge oder steht ganz. Es erscheint das drehende, bunte Rad im macOS, der «Wartezeiger» oder «Spinning Wait Cursor».

Anmerkungen: Bei den neuen Apple Geräten sind CPU, GPU und RAM auf dem M-Prozessor integriert, das heisst es ist nicht möglich, diese Komponenten später aufzurüsten. Wer in Zukunft Leistungsreserven nutzen möchte, sollte eher in hochwertigere Geräte investieren.

Empfehlung:

• Einsteiger Profil: 48 GB (für CPU und GPU)
• Mittleres Profil: 64 GB
• High End Profil: 128 GB oder mehr

2. Grafikeinheit (GPU)

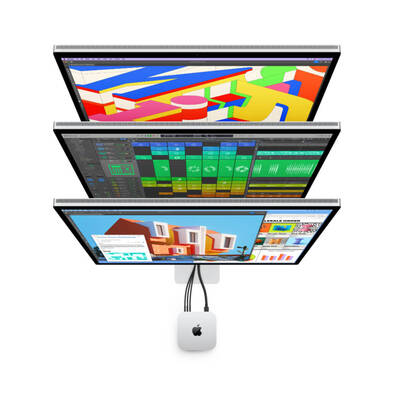

Im CAD zeigt sich die Grafikleistung zum Beispiel bei der Navigation wie Zoom, beim Scrollen im 2D/3D und beim Drehen des Modells. Solange der Bildschirmaufbau in Echtzeit stattfindet, ist die Navigation im CAD «flüssig». Sobald es Verzögerungen gibt, wird die Arbeit mühsam. Wer mit mehreren Monitoren und Displays mit hoher Auflösung arbeitet, braucht entsprechend mehr Grafikleistung.

Empfehlung:

• Einsteiger Profil: 20-Core Grafik
• Mittleres Profil: 32-Core Grafik
• High End Profil: 40-Core Grafik

3. Prozessor (CPU)

Der Prozessor wird bei CAD-Arbeiten nur geringfügig belastet. Meistens werden die zur Verfügung stehenden Ressourcen nicht genutzt (inaktiv). Sobald die Software parallele Berechnungsaufgaben ausführt, zum Beispiel Renderings, wird der Prozessor stärker gefordert.

Anmerkung: Beim Mac Studio gibt es neben den M4 Max die neuen M3 Ultra Prozessoren. Diese Hochleistungsprozessoren bieten für den CAD/BIM-Einsatz proportional kaum Vorteile, da es in der CAD-Anwendung nur wenig parallele Berechnungsaufgaben zu bewältigen gilt, bei denen die vielen Cores zum Einsatz kommen. Diese Geräte sind eher auf Visualisierungs- und Videoprofis ausgerichtet.

Empfehlung:

• Einsteiger Profil: M4 Pro 14-Core
• Mittleres Profil: M4 Max 14-Core
• High End Profil: M4 Max 116-Core

4. Festplatte (SSD)

Wer grosse Dateien öffnet oder mit verknüpften Projekten im CAD arbeitet, freut sich über eine schnelle Harddisk. Bei aktuellen SSDs gilt: Je kleiner die SSD ist, desto niedriger ist die Festplattengeschwindigkeit.

Anmerkung: Es kommt darauf an, wie viele NAND-Speicherchips verbaut werden. Bei der 512 GB SSD sind es 2 x 256 GB Module. Bei der 1 TB SSD sind es bereits 4 x 256 GB Module, dadurch steigt die Bandbreite mit der entsprechenden Datentransferrate.

Falls die Projekte auf dem Server gespeichert sind, braucht es weniger lokale Speicherkapazität. Wer alle Daten auf seinem Gerät hat, sollte entsprechende Speicherreserven vorrätig halten.

Empfehlung:

• Einsteiger Profil: ab 512 GB
• Mittleres Profil: ab 1 TB
• High End Profil: ab 2 TB

5. Netzwerk (LAN)

Die neue Apple Geräte sind mit einer 10 Gigabit Ethernet-Option erhältlich oder besitzen bereits einen 10 Gigabit Netzwerkanschluss. Wer sich für das schnelle Netzwerk entscheidet, müsste auch über 10 Gigabit Netzwerk verfügen (Switches, Kabel, WLAN, Serveranbindung etc.) Die meisten Büros arbeiten weiterhin mit einem 1 Gigabit Netzwerk (KMU-Standard).
